Junio 20-21, Ordinaria

a)     Explica qué es una lente convergente y una lente divergente. ¿Dónde están situados los focos objeto e imagen en cada una de ellas?

b)     Un objeto de 1 cm de altura se sitúa a 10 cm delante de una lente convergente de 5 cm de distancia focal. Determina la posición, tamaño y tipo (real o virtual) de la imagen formada.

c)      Realiza el trazado de rayos correspondiente para obtener la posición y tamaño de la imagen.

SOLUCIÓN

a)     Ver Junio 19-20, Opción A

b)     Según las normas DIN, los datos son:

y = 1cm           s = -10 cm           f’ = +5 cm

Aplicando las ecuaciones de las lentes delgadas:

Es decir, la imagen se formará 10 cm a la derecha de la lente y por lo tanto será real.

Utilizando la otra ecuación:

Es decir, la imagen será del mismo tamaño (1 cm) pero invertida (signo menos)

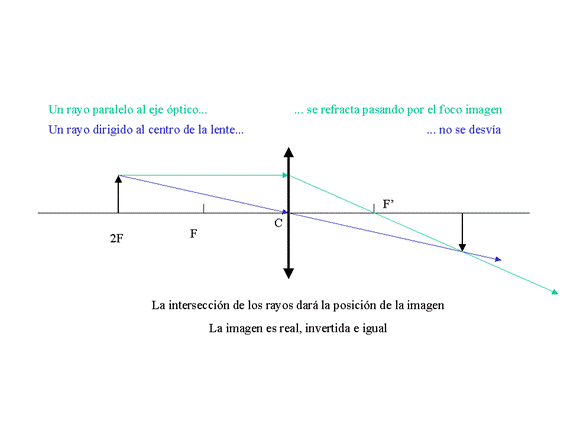

c)  Veámoslo con un trazado de rayos
