Septiembre 19-20, Opción A

Dos conductores rectilíneos de gran longitud, verticales y paralelos, están separados una distancia de 50 cm. Si por ellos circulan corrientes iguales de 12 A de intensidad y sentidos opuestos, calcula el módulo del campo magnético resultante en los siguientes puntos:

a)     Punto P equidistante a ambos conductores.

b)     Punto Q situado a 50 cm de un conductor y a 100 cm del otro.

Dato: μ₀ = 4π·10^-7  T m/A

SOLUCIÓN

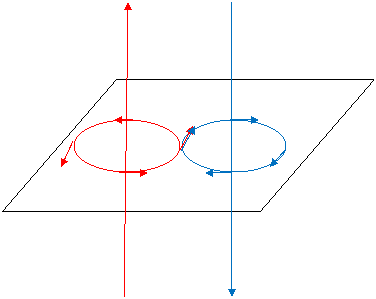

a)            El campo magnético en el punto medio de ambos conductores producido por cada uno de las corrientes llevará la dirección y sentido de la figura por lo que el campo magnético será la suma de los dos, y, como la situación es simétrica, será el doble del valor de cualquiera de ellos:

Dirigido hacia dentro del papel

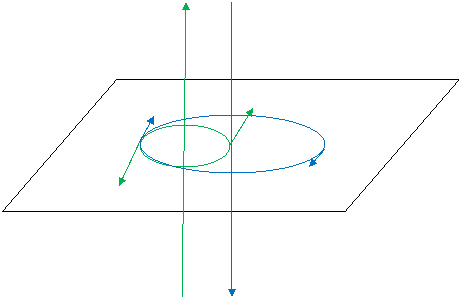

b)           En el punto Q, el campo de cada corriente es como la figura por lo que podemos obtener el campo total como (llamamos B₁ al campo creado por la corriente de la izquierda, verde, y B₂ al de la derecha, azul) :

Dirigido hacia fuera del papel
