NEUMÁTICA III
VÁLVULA DE 5 VÍAS Y 2 POSICIONES (5/2)
Esquema
Explicación

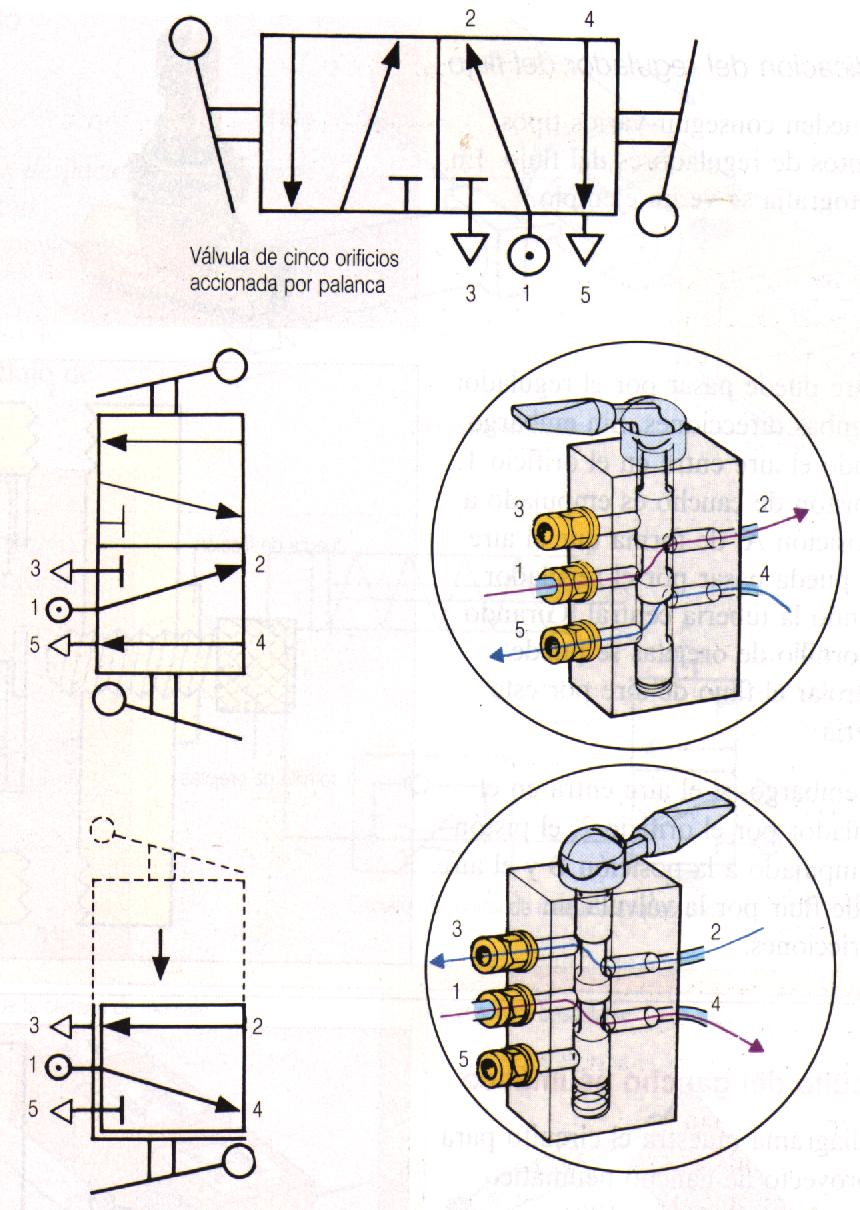

No tengas en cuenta la mitad superior del símbolo durante un momento. La mitad inferior indica las conexiones dentro de la válvula cuando la palanca está en una posición determinada.
Ahora no tengas en cuenta la mitad inferior del símbolo, e imagina que cuando se mueve la palanca a la otra posición, la mitad superior del símbolo se desliza sobre la mitad inferior. Esto indica las conexiones que hay ahora dentro de la válvula.
Observa que aparece un símbolo de "palanca" en ambos extremos del símbolo de la válvula de cinco orificios o vías. Esto es algo confuso: solamente hay, por supuesto, una palanca en la válvula real.
VÁLVULA 5/2 ACCIONADA POR NEUMÁTICA
Esquema
Explicación
Uno de los peligros asociados con el equipo neumático son las presiones tan altas que a veces se usan. Por ejemplo, el aire a presión elevada que sale por una tubería sin fijar, hace que la tubería "dé latigazos" violentamente. Esto puede provocar daños.

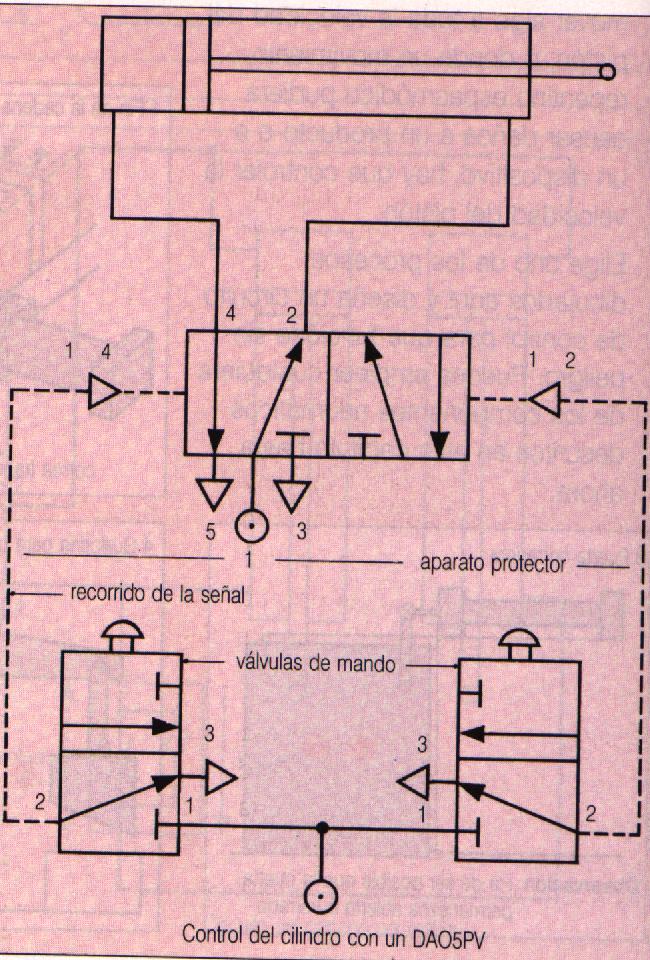

En la industria, para mantener a los empleados alejados del peligro, se utiliza el sistema representado en el esquema.
El cilindro puede funcionar a muy alta presión y los controles de las válvulas pueden ser a presión baja.
Si el aire entra a la válvula 5/2 por la izquierda, las conexiones dentro de la válvula serán como están representadas en la parte izquierda. Si el aire entra a la válvula 5/2 por la derecha, las conexiones dentro de la válvula serán como están representadas en la parte derecha.
