NEUMÁTICA II
CONTROL DUAL
Esquema
Explicación

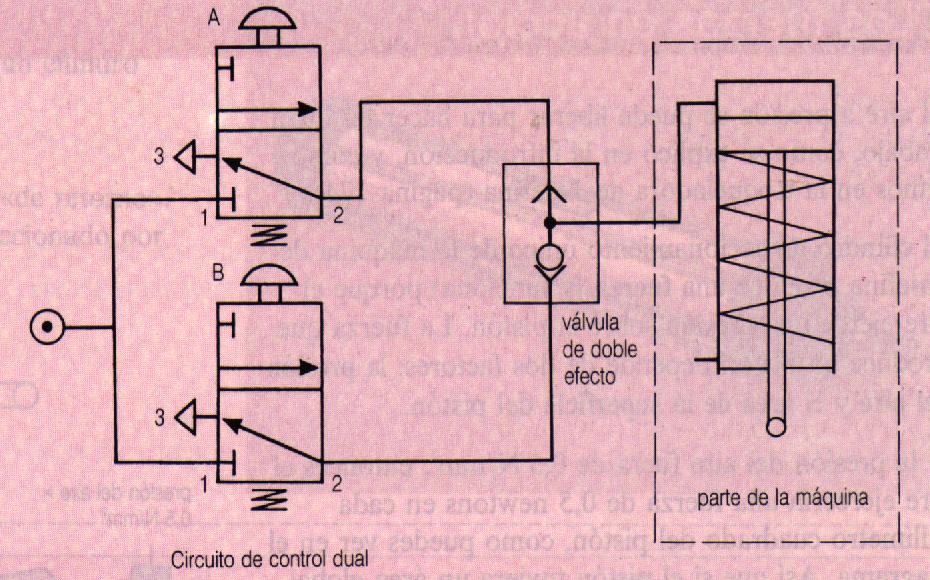

A veces es necesario ser capaz de accionar una máquina desde más de una posición. El circuito de este dibujo funciona de esta forma. El cilindro de accionamiento único se puede activar pulsando el botón A o el B. El circuito, no obstante, tiene que contener una válvula de doble efecto.
VÁLVULA DE DOBLE EFECTO Y CONECTOR EN T
Esquema
Explicación

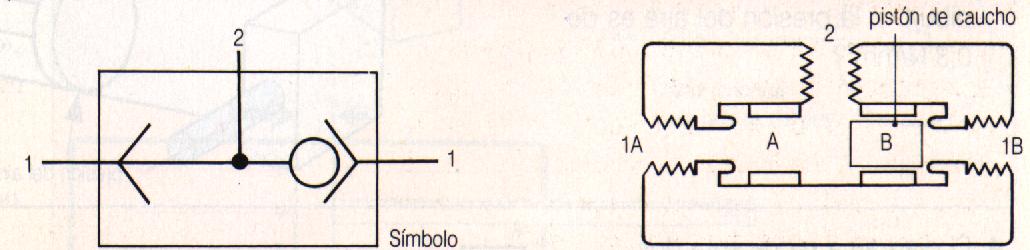

La válvula de doble efecto tiene tres orificios, y contiene un pequeño pistón de caucho que se mueve libremente dentro de la válvula. Si el aire entra por un orificio, el pistón es empujado a la posición contraria y el aire no podrá salir por allí.

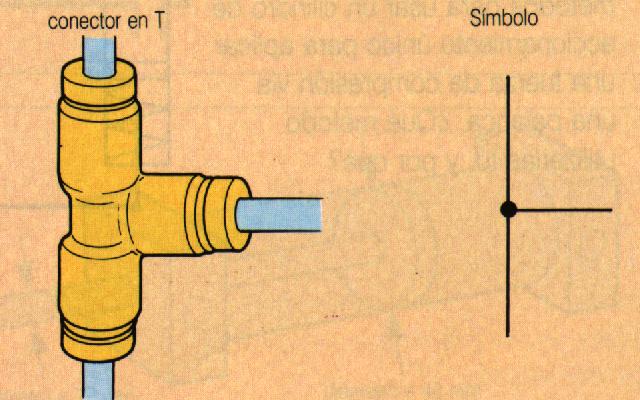

Si la válvula de doble efecto del circuito anterior se sustituyera por un conector tipo T, el circuito no funcionaría. Ni la válvula A ni la B podrían utilizarse para activar el cilindro.
FUERZAS EN UN CILINDRO DE ACCIONAMIENTO DOBLE
Esquema
Explicación

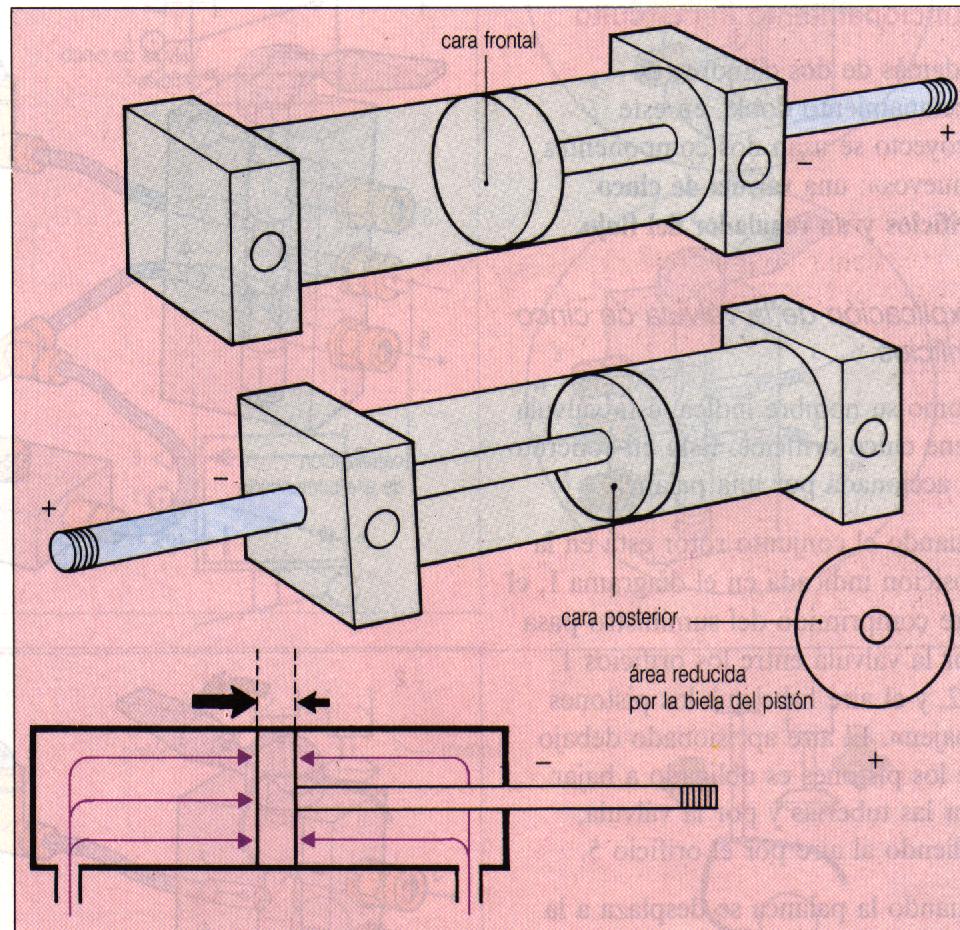

La fuerza producida por un cilindro de accionamiento doble en el sentido que consideramos positivo, no es igual a la fuerza que produce en el sentido negativo.
Esto puede explicarse mirando el pistón del cilindro y recordando que: F = p . S
Observa que las superficies de las caras "frontal" y "posterior" del pistón no son iguales. La biela del pistón reduce el área de la cara "posterior". Así que aunque la presión del aire en ambos lados del pistón sea la misma, la fuerza producida será menor para un pistón en sentido negativo.
