NEUMÁTICA I

FUNCIONAMIENTO DE UN CIRCUITO VÁLVULA – CILINDRO

Esquema

Explicación

Una válvula de tres orificios es un interruptor empleado para controlar el flujo de aire. El tipo que se ve en la figura tiene el componente denominado conjunto rotor, que se mueve dentro de la válvula cuando se pulsa o se suelta el botón. Su función es dirigir el flujo de aire por la válvula. Cuando se pulsa el botón, se deja pasar el aire comprimido del suministro de la tubería 1 a la tubería 2 (que está conectada al cilindro).

Un cilindro de accionamiento único usa aire comprimido para producir movimiento y fuerza. Tiene un pistón que puede deslizarse "hacia arriba" y "hacia abajo". Un muelle hace subir al pistón dentro del cilindro. Sin embargo, cuando la válvula se acciona, como se muestra en el dibujo, el aire comprimido entra en el cilindro y le obliga a bajar su émbolo. El aire del otro lado sale por el orificio de escape.

VÁLVULA DE TRES VÍAS Y DOS POSICIONES (3/2)

Esquema

Explicación

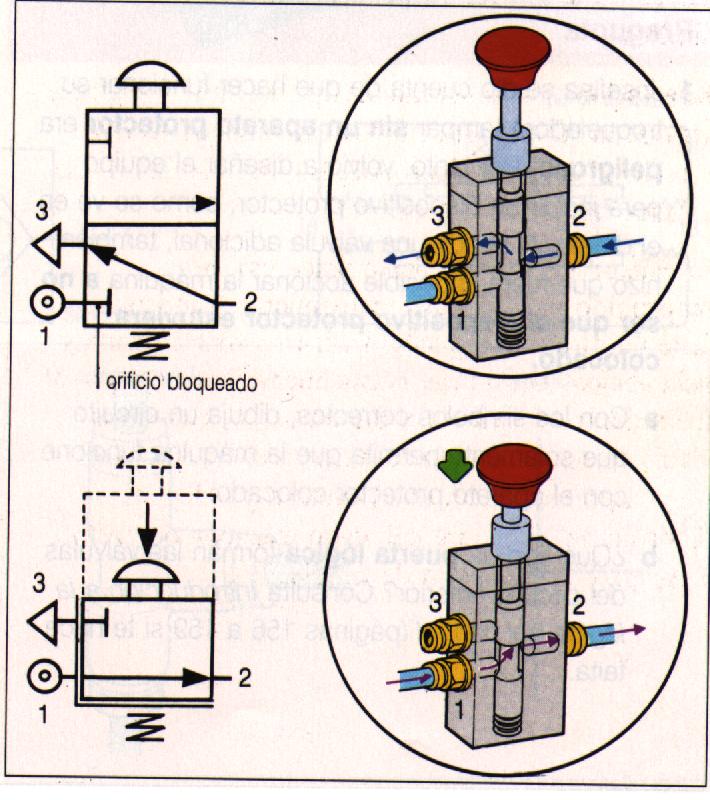

Mira la mitad inferior del símbolo, y no tengas en cuenta la mitad superior. Observa que el símbolo muestra la vía 1 bloqueada, pero las vías 2 y 3 están conectadas, como en la válvula real. Ahora no tengas en cuenta la mitad inferior del símbolo e imagina que cuando se pulsa el botón, la parte superior del símbolo se desliza por la mitad inferior, como se ve en el dibujo. Esto indica que los orificios de la válvula real están conectados cuando se pulsa el botón. La mitad inferior del símbolo indica las conexiones dentro de la válvula cuando no se pulsa el botón, y la superior cuando se pulsa.
