La línea de trazos representa un plano infinito, que es la frontera de separación entre dos medios de índices de refracción n1 y n2. Sabemos que n1 > n2. Un objeto luminoso está colocado en el punto O, a una distancia d del plano frontera.
-
Construye gráficamente la imagen de O que ve un observador situado en el punto P.
-
Calcula la distancia de la imagen al plano frontera.
SOLUCIÓN

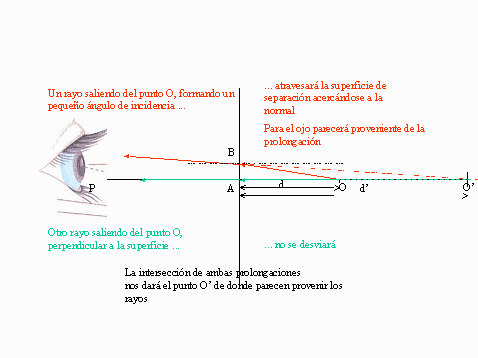

- La explicación la puedes ver a golpe de ratón pinchando sobre el dibujo
- Aplicando la ley de la refracción de Snell para el primer rayo (rayo rojo)
![](images/Image88.gif)
En aproximación paraxial (pequeños ángulos), el seno se puede confundir con la tangente, por lo que al ser AB común para ambos ángulos, obtenemos:
![](images/Image89.gif)
y despejando d'
![](images/Image90.gif)
|
